레이저 용접 핀 튜브의 공급 업체로서, 나는 열 교환 시스템의 성능에서 핀 단면 모양이 수행하는 중요한 역할을 직접 목격했습니다. 지느러미 단면 모양은 단순히 미학의 문제가 아닙니다. 열 전달 효율, 유체 흐름 특성 및 전반적인 시스템 성능에 직접 영향을 미칩니다. 이 블로그에서는 우리의 경험과 산업 지식을 바탕으로 다양한 핀 단면 형태의 성능에 미치는 영향을 탐구 할 것입니다.
1. 직사각형 핀
직사각형 지느러미는 가장 일반적으로 사용되는 지느러미 단면 모양 중 하나입니다. 그것들은 비교적 간단하게 제조하기 때문에 비용 효율적입니다. 열 전달 관점에서 직사각형 핀은 열 교환을위한 넓은 표면적을 제공합니다. 핀의 평평한 표면은 열의 균일 한 분포를 허용하여 튜브와 주변 유체 사이의 효율적인 열 전달을 용이하게합니다.
그러나 직사각형 지느러미도 몇 가지 제한 사항이 있습니다. 유체 흐름과 관련하여 직사각형 핀의 날카로운 모서리는 흐름 분리와 난기류를 유발할 수 있습니다. 이 난기류는 열교환기를 가로 질러 압력 강하를 증가시킬 수 있으며, 결국 시스템을 통해 유체를 펌핑하기 위해 더 많은 에너지가 필요합니다. 또한, 파울 링이 우려되는 응용 분야에서, 직사각형 핀의 평평한 표면은 먼지와 잔해물의 축적이 발생하기 쉬워 시간이 지남에 따라 열 전달 효율을 줄일 수 있습니다.
2. 삼각 지느러미
삼각형 지느러미는 열 전달과 유체 흐름 특성의 독특한 조합을 제공합니다. 삼각 지느러미의 뾰족한 모양은 직사각형 지느러미에 비해 흐름 분리와 난기류를 줄이는 데 도움이됩니다. 이로 인해 열교환 기에 걸쳐 압력 감소가 줄어들어 장기적으로 에너지 절약이 발생할 수 있습니다.
열 전달 측면에서, 삼각 지느러미는 단위 부피당 비교적 큰 표면적을 제공한다. 지느러미의 경사면은 튜브에서 유체로의 열을보다 효율적으로 전달할 수 있습니다. 그러나 삼각 지느러미의 제조 공정은 직사각형 핀보다 더 복잡하고 비용이 많이들 수 있습니다. 삼각형 단면의 정확한 형성에는보다 진보 된 제조 기술이 필요하기 때문입니다.
3. 원형 지느러미
환형 지느러미라고도하는 원형 지느러미는 열 교환 응용 분야에서 또 다른 인기있는 선택입니다. 핀의 원형 모양은 연속적이고 매끄러운 표면을 제공하여 흐름 분리 및 난류를 최소화합니다. 이로 인해 열 교환기에 걸쳐 압력 강하가 매우 낮아서 원형 핀이 에너지 효율이 최우선 순위 인 응용 분야에 이상적입니다.
우수한 유체 흐름 특성 외에도 원형 핀은 우수한 열 전달 성능을 제공합니다. 지느러미의 균일 한 곡률은 열을보다 고르게 분포시켜 전체 열 전달 효율을 향상시킵니다. 그러나, 원형 지느러미는 직사각형 또는 삼각형 핀에 비해 제조하기가 더 어려울 수 있으며, 특히 높은 지느러미 밀도를 달성 할 때.
4. H- 결합 튜브
그만큼H- 결제 튜브독특한 H 자형 단면이있는 독특한 유형의 핀 튜브입니다. 이 디자인은 전통적인 핀 단면 모양에 비해 몇 가지 장점을 제공합니다. H 자형 핀은 열 전달을위한 넓은 표면적을 제공하여 열 교환 효율을 크게 향상시킵니다.
H- 결합 튜브의 구조는 또한 흐름 저항을 줄이는 데 도움이됩니다. 지느러미는 유체의 유연한 흐름을 허용하여 난기류 및 압력 강하를 최소화하는 방식으로 배열됩니다. 또한, H- 결합 튜브는 다른 지느러미 모양에 비해 오염에 더 내성이 있습니다. H 자형 지느러미의 열린 설계는 먼지와 잔해물을 더 쉽게 씻어내어 시간이 지남에 따라 열 전달 성능을 유지할 수 있도록합니다.
5. 롤링 핀 튜브
롤링 핀 튜브포트폴리오에서 또 다른 중요한 제품입니다. 롤링 된 핀 튜브의 핀 단면 모양은 전형적으로 직사각형 또는 사다리꼴입니다. 이 핀을 제조하는 데 사용되는 롤링 공정은 핀과 튜브 사이의 강한 결합을 보장하며, 이는 효율적인 열 전달에 중요합니다.
롤링 핀 튜브는 우수한 열 전달 성능을 제공하며 비교적 비용 효율적입니다. 제조 공정은 높은 정밀도를 허용하여 일관된 치수와 품질을 가진 지느러미를 초래합니다. 그러나, 직사각형 핀과 유사하게, 롤링 된 핀 튜브는 특히 유체의 유체 속도 또는 더러운 유체를 갖는 응용 분리에서 흐름 분리 및 오염이 발생할 수 있습니다.

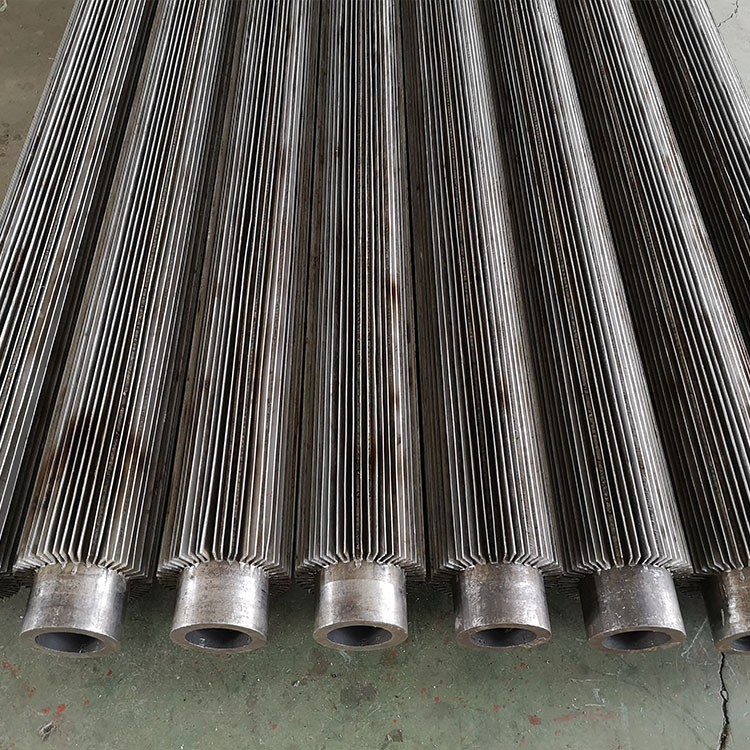

6. 용접 세로 핀 튜브
용접 세로 핀 튜브튜브 축과 평행하게 작동하는 독특한 핀 단면 모양을 갖습니다. 이 디자인은 향상된 열 전달 및 기계적 강도 향상을 포함하여 몇 가지 이점을 제공합니다.
종 방향 핀은 열 교환에 이용 가능한 표면적을 증가시켜 전체 열 전달 효율을 향상시킵니다. 핀과 튜브 사이의 용접 연결은 신뢰할 수 있고 내구성있는 결합을 보장하여 이러한 튜브를 고압 및 고온 응용에 적합하게 만듭니다. 그러나, 용접 된 세로 핀 튜브의 제조 공정은 다른 핀 튜브 유형에 비해 더 복잡하고 시간이 소요될 수 있습니다.
성능에 미치는 영향
핀 단면 모양의 선택은 열 교환 시스템의 성능에 큰 영향을 미칩니다. 열 전달 효율은 가장 중요한 성능 지표 중 하나입니다. 직사각형 및 H 자형 핀과 같은 표면적이 더 큰 핀은 일반적으로 더 나은 열 전달 성능을 제공합니다. 그러나 이것은 열교환 기의 압력 강하와 균형을 이루어야합니다. 직사각형 핀과 같은 과도한 난기류 및 흐름 분리를 유발하는 지느러미는 압력 강하를 증가시킬 수 있으며, 이는 시스템을 작동시키기 위해 더 많은 에너지가 필요합니다.
유체 흐름 특성도 중요합니다. 원형 및 H 자형 지느러미와 같은 유체의 부드럽고 능률적 인 흐름을 촉진하는 핀은 압력 강하와 에너지 효율이 향상됩니다. 또한, 파울 링에 대한 저항은 특히 유체에 먼지, 잔해 또는 기타 오염 물질이 포함 된 응용 분야에서 중요한 고려 사항입니다. H 자형 지느러미와 같은 개방적이고 부드러운 디자인의 핀은 파울 링에 더 저항력이 있으며 더 오랜 기간 동안 성능을 유지할 수 있습니다.
결론
결론적으로, FIN 단면 형상은 열 교환 시스템의 성능을 결정하는 데 중요한 요소입니다. 각 핀 모양은 고유 한 장점과 단점이 있으며, 핀 모양의 선택은 응용 프로그램의 특정 요구 사항에 따라 다릅니다. 레이저 용접 핀 튜브 공급 업체로서 고객의 열 교환 시스템의 성능을 최적화하기 위해 올바른 핀 단면 모양을 선택하는 것의 중요성을 이해합니다.
고품질 핀 튜브 시장에 있고 다른 핀 단면 모양이 응용 프로그램에 어떤 영향을 줄 수 있는지 논의하는 데 관심이 있다면, 우리는 귀하의 의견을 듣고 싶습니다. 특정 요구 사항에 대한 대화를 시작하고 열 교환 요구 사항에 대한 최상의 솔루션을 탐색하려면 저희에게 연락하십시오.
참조
- Acropera, FP, & Dewitt, DP (2002). 열과 질량 전달의 기본. John Wiley & Sons.
- Kakaç, S., & Pramuanjaroenkij, A. (2005). 열교환 기 설계 핸드북. 테일러 & 프랜시스.
- Shah, RK, & Sekulic, DP (2003). 열교환 기 설계의 기초. John Wiley & Sons.
