일반 튜브와 핀 튜브의 차이점은 무엇입니까?
열 전달 시스템의 세계에서는 일반 튜브와 핀 튜브라는 두 가지 기본 구성 요소가 중요한 역할을 합니다. 핀 튜브 공급업체로서 저는 이러한 튜브의 다양한 응용 분야와 고유한 특성을 직접 목격했습니다. HVAC 시스템에서 발전에 이르기까지 다양한 산업에서 정보에 근거한 결정을 내리려면 이들 간의 차이점을 이해하는 것이 필수적입니다.
구조와 디자인
일반 튜브와 핀 튜브의 가장 분명한 차이점은 물리적 구조에 있습니다. 이름에서 알 수 있듯이 일반 튜브는 단면이 균일한 단순하고 매끄러운 튜브입니다. 외부 표면에 추가적인 돌출이나 변형 없이 심플한 디자인을 가지고 있습니다. 이러한 단순성 덕분에 제조 및 설치가 용이하며 기본 유체 운반 또는 열 전달 기능이 필요한 응용 분야에 선택되는 경우가 많습니다.
반면, 핀 튜브는 외부 표면에 핀이 부착된 튜브입니다. 이러한 핀은 직선 핀, 나선형 핀 또는 톱니 모양 핀과 같은 다양한 모양과 형태를 취할 수 있습니다. 핀은 튜브의 표면적을 크게 증가시킵니다. 예를 들어, 핀이 촘촘하게 배치된 핀 튜브는 길이와 직경이 동일한 일반 튜브보다 표면적이 몇 배 더 클 수 있습니다. 이렇게 증가된 표면적은 열 전달 응용 분야에서 핀 튜브의 성능을 향상시키는 열쇠입니다.
열전달 효율
열 전달은 많은 산업 공정에서 중요한 요소이며, 여기서 일반 튜브와 핀 튜브의 차이가 가장 두드러집니다. 튜브 내부의 유체와 주변 환경 사이의 열 전달 속도는 열 교환이 가능한 표면적과 직접적인 관련이 있습니다.
일반 튜브에서는 열 전달이 주로 튜브의 외부 표면을 통해 발생합니다. 표면적이 제한되어 있으므로 열 전달 속도가 상대적으로 낮습니다. 열은 튜브 벽을 통과한 다음 주변 매체로 소산되어야 하며, 이는 특히 많은 양의 열을 빠르게 전달해야 하는 응용 분야에서 느린 과정이 될 수 있습니다.
그러나 핀 튜브는 열 전달 효율성 측면에서 상당한 이점을 제공합니다. 추가 핀은 열 교환을 위해 훨씬 더 넓은 표면적을 제공합니다. 이는 주어진 시간 내에 튜브 내부의 유체에서 주변 환경으로 더 많은 열이 전달될 수 있음을 의미합니다. 예를 들어, 열 교환기에서 일반 튜브 대신 핀 튜브를 사용하면 시스템의 전체 열 전달 용량이 크게 증가할 수 있습니다. 이러한 효율성 증가는 동일한 수준의 열 전달을 달성하는 데 필요한 에너지가 적기 때문에 에너지 절약으로 이어질 수 있습니다.
응용
구조와 열 전달 효율의 차이로 인해 일반 튜브와 핀 튜브에 대한 적용도 달라집니다.
일반 튜브는 열 전달 요구 사항이 상대적으로 낮거나 설계의 단순성과 비용 효율성이 더 중요한 응용 분야에 일반적으로 사용됩니다. 예를 들어, 물이나 기타 유체를 운반하는 배관 시스템에 자주 사용됩니다. 어떤 경우에는 소규모 난방 시스템과 같은 저온 열 전달 응용 분야에도 사용됩니다.
반면 핀 튜브는 고효율 열 전달이 필수적인 응용 분야에 널리 사용됩니다. HVAC(난방, 환기 및 공조) 산업에서 핀 튜브는 냉매와 공기 사이에 열을 전달하기 위해 공기 처리 장치 및 응축기에 사용됩니다. 발전소에서는 증기와 냉각수 사이에서 열을 전달하기 위해 보일러와 응축기에 사용됩니다.

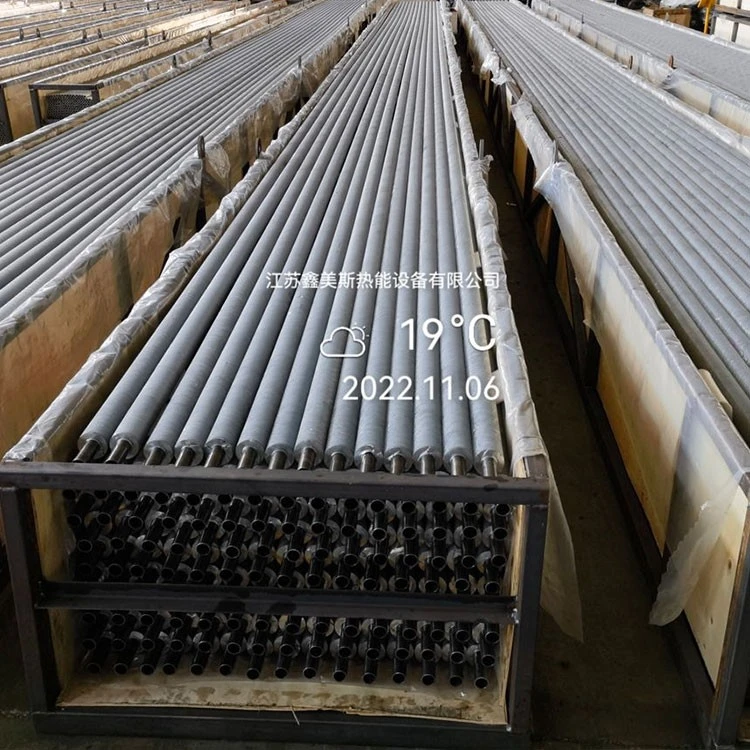

특정 응용 분야 요구 사항을 충족하는 데 사용할 수 있는 다양한 유형의 핀 튜브가 있습니다. 예를 들어,압연 핀 튜브기계적 강도가 우수하고 열 전달 성능이 우수한 것으로 알려져 있습니다. 핀이 튜브 위로 말려 들어가므로 꼭 맞고 효율적인 열 전달이 보장됩니다.레이저 용접 스테인레스 핀 튜브화학 처리 공장과 같이 내식성이 중요한 응용 분야에 적합합니다. 레이저 용접 공정은 핀과 튜브 사이의 강력한 결합을 보장하며, 스테인레스 스틸 소재는 탁월한 부식 저항성을 제공합니다.G - 지느러미가 있는 튜브고속 가스 흐름이 있는 응용 분야에서 향상된 열 전달 성능을 제공합니다.
압력 강하
일반 튜브와 핀 튜브의 사용을 고려할 때 압력 강하는 고려해야 할 또 다른 중요한 요소입니다. 압력 강하는 유체가 튜브를 통해 흐를 때 유체의 압력이 감소하는 것을 의미합니다.
일반 튜브에서는 유체 흐름이 상대적으로 방해받지 않으므로 일반적으로 압력 강하가 낮습니다. 이는 에너지 손실을 최소화하면서 유체를 장거리로 운송해야 하는 일부 파이프라인 시스템과 같이 낮은 압력 강하를 유지하는 것이 중요한 응용 분야에 일반 튜브를 적합하게 만듭니다.
핀 튜브에 핀이 있으면 유체 흐름에 추가적인 저항이 발생합니다. 이로 인해 일반 튜브에 비해 압력 강하가 더 높아질 수 있습니다. 그러나 핀 튜브의 증가된 열 전달 효율은 열 전달이 주요 관심사인 응용 분야에서 더 높은 압력 강하의 단점보다 더 큰 경우가 많습니다. 엔지니어는 일반 튜브와 핀 튜브 중에서 선택할 때 열 전달 요구 사항과 압력 강하 제한의 균형을 신중하게 조정해야 합니다.
비용
비용은 모든 엔지니어링 프로젝트에서 항상 중요한 고려 사항입니다. 일반 튜브는 일반적으로 핀 튜브보다 제조 비용이 저렴합니다. 일반 튜브의 단순한 디자인에는 덜 복잡한 제조 공정이 필요하며 사용되는 재료는 종종 더 기본적입니다. 이는 단순한 튜브 설계로 열 전달 요구 사항을 충족할 수 있는 응용 분야에서 일반 튜브를 비용 효율적인 옵션으로 만듭니다.
반면에 핀 튜브는 핀을 튜브에 부착하는 데 필요한 추가 제조 단계로 인해 더 비쌉니다. 핀 유형, 사용된 재료 및 제조 공정 모두가 더 높은 비용에 영향을 미칩니다. 그러나 핀 튜브의 증가된 열 전달 효율이 상당한 에너지 절약 또는 향상된 시스템 성능으로 이어질 수 있는 응용 분야에서는 장기적으로 더 높은 초기 비용이 정당화될 수 있습니다.
결론적으로 일반 튜브와 핀 튜브 사이의 선택은 열 전달 요구 사항, 압력 강하 제한, 비용 및 특정 응용 분야를 포함한 다양한 요소에 따라 달라집니다. 핀 튜브 공급업체로서 저는 귀하의 프로젝트에 가장 적합한 핀 튜브 유형을 선택하는 데 전문적인 조언을 제공할 수 있습니다. 당신이 필요 여부압연 핀 튜브,레이저 용접 스테인레스 핀 튜브, 또는G - 지느러미가 있는 튜브, 우리는 귀하의 요구를 충족시킬 수 있는 다양한 제품을 보유하고 있습니다. 핀 튜브에 대해 더 자세히 알아보고 싶거나 구매 가능성에 대해 논의하고 싶다면 언제든지 저희에게 연락하세요. 우리는 귀하의 응용 분야에 가장 적합한 열 전달 솔루션을 찾기 위해 귀하와 협력하기를 기대합니다.
참고자료
- Incropera, FP 및 DeWitt, DP(2002). 열과 물질 전달의 기초. 존 와일리 & 선즈.
- Kreith, F., & Manglik, RM(2010). 열전달의 원리. 센게이지 학습.
