이봐! 적분한 낮은 핀 튜브의 공급 업체로서, 나는 그들의 설치 요구 사항의 모든 내용을 공유 할 수 있도록 슈퍼 스토킹했습니다. 이 튜브는 매우 훌륭하며 향상된 열 전달 기능과 모든 종류의 기타 이점을 제공합니다. 그러니 바로 뛰어 들자!
표면 준비
먼저,이 튜브를 설치할 표면은 최상위 모양이어야합니다. 표면은 깨끗하고 흙, 녹, 그리스 또는 기타 오염 물질이 없어야합니다. 표면에 녹이 있으면 와이어 브러시 나 사포를 사용하여 제거 할 수 있습니다. 깨끗한 표면은 튜브와 설치 영역 사이의 접촉을 잘 보장하며, 이는 적절한 열 전달에 중요합니다.
예를 들어, 열교환 기에 튜브를 설치하는 경우 열교환 기 쉘의 내부 표면을 철저히 청소해야합니다. 남은 잔해는 절연체 역할을하여 열 전달 공정의 효율을 줄일 수 있습니다. 그리고 나를 믿으세요, 당신은 그것을 원하지 않습니다! 용제를 사용하여 그리스를 청소할 수 있지만 나중에 표면을 잘 헹구어 잔류 물을 제거하십시오.
조정
적분의 낮은 핀 튜브를 설치할 때 적절한 정렬이 중요합니다. 튜브는 서로 평행 한 직선으로 설치해야합니다. 잘못 정렬 된 튜브는 유체 또는 가스를 통과하는 가스의 고르지 못한 흐름을 유발할 수 있습니다. 이로 인해 열 전달 효율이 감소하고 시간이 지남에 따라 튜브 손상이 발생할 수 있습니다.
튜브 묶음을 설치할 때 정렬 도구를 사용하십시오. 이 도구를 사용하면 각 튜브가 올바른 위치에 있는지 확인할 수 있습니다. 튜브를 올바른 지점에 놓고 있는지 확인하기 위해 설치 영역을 표시 할 수도 있습니다. 수직 방향으로 튜브를 설치하는 경우 완벽하게 배관해야합니다. 이렇게하면 성능에 영향을 줄 수있는 처짐이나 굽힘을 방지 할 수 있습니다.
지원 및 고정
적분한 낮은 핀 튜브는 제자리에 유지하고 올바르게 기능하기 위해 적절한지지가 필요합니다. 응용 프로그램에 따라 다른 유형의 지원을 사용할 수 있습니다. 예를 들어, 열교환 기에서 튜브 시트를 사용하여 양쪽 끝의 튜브를지지 할 수 있습니다. 튜브 시트는 튜브의 무게와 유체 또는 가스의 압력을 유지할 수있을 정도로 강해야합니다.
또한 튜브를 단단히 고정해야합니다. 용접, 브레이징 또는 기계식 패스너를 사용할 수 있습니다. 용접은 강력하고 영구적 인 연결을 제공하므로 인기있는 선택입니다. 그러나 숙련 된 용접기와 적절한 장비가 필요합니다. 브레이징은 또 다른 옵션이며, 용접보다 덜 침습적입니다. 클립 또는 클램프와 같은 기계식 패스너는 설치하기 쉽고 유지 보수에 필요한 경우 제거 할 수 있습니다.
정리
튜브 주위에 충분한 간격을 두는 것이 중요합니다. 이를 통해 유체 또는 가스의 적절한 흐름이 가능하며 튜브를 더 쉽게 검사하고 유지할 수 있습니다. 클리어런스 요구 사항은 튜브의 크기와 응용 분야에 따라 다를 수 있습니다.
예를 들어, 열교환 기에서 냉각수가 자유롭게 흐를 수있는 튜브 사이에 충분한 공간이 있어야합니다. 튜브가 너무 가까이 있으면 냉각수가 튜브의 모든 부분에 도달하지 못하여 열 전달 효율을 줄일 수 있습니다. 또한 온도 변화로 인해 튜브의 팽창과 수축을 고려해야합니다. 충분한 클리어런스를 남기면 튜브가 서로 또는 다른 구성 요소에 문지르는 것을 방지 할 수 있습니다.
압력 및 온도 고려 사항
설치하기 전에 시스템의 작동 압력과 온도를 알아야합니다. 적분의 낮은 핀 튜브는 특정 압력과 온도 범위 내에서 작동하도록 설계되었습니다. 처리 할 수있는 것보다 압력이나 온도가 높은 시스템에 설치하면 튜브 고장이 발생할 수 있습니다.
튜브의 사양을 확인하고 시스템의 작동 조건과 비교하십시오. 시스템에 고압이있는 경우 벽이 두꺼운 튜브 나 더 강한 재료를 선택해야 할 수도 있습니다. 마찬가지로, 높은 온도 응용의 경우 열 - 저항성 재료로 만든 튜브를 선택해야합니다.
호환성
튜브는 유체 또는 가스를 통해 흐르는 유체 또는 가스와 호환되어야합니다. 유체가 다른 화학적 특성을 가질 수 있으며 일부는 부식성 일 수 있습니다. 튜브가 유체와 호환되지 않으면 시간이 지남에 따라 부식되어 누출과 성능이 줄어 듭니다.
예를 들어, 산성 유체가있는 화학공 가공 공장에서 튜브를 사용하는 경우, 스테인리스 스틸과 같은 내식성 재료로 만든 튜브를 선택해야합니다. 튜브의 코팅을 사용하여 부식으로부터 보호 할 수도 있습니다. 그러나 코팅이 튜브 재료와 유체와 호환되는지 확인하십시오.
다른 응용 프로그램에 설치
이러한 설치 요구 사항이 다른 응용 프로그램에 어떻게 적용되는지 살펴 보겠습니다.
열교환 기
열 교환기에서 튜브는 시스템의 핵심입니다. 앞에서 언급했듯이 열교환 기 쉘의 표면은 깨끗해야합니다. 튜브는 최대 열 전달을 허용하는 방식으로 설치해야합니다. 이것은 냉각수가 흐르는 적절한 정렬과 충분한 클리어런스를 의미합니다.
튜브를지지하려면 튜브 시트를 올바르게 설치해야합니다. 열교환 기 안에 배플을 설치해야 할 수도 있습니다. 배플은 유체의 흐름을 지시하고 난기류를 증가시켜 열 전달을 향상시킵니다. 배플을 설치할 때는 튜브를 방해하지 않고 제대로 고정되어 있는지 확인하십시오.
HVAC 시스템
HVAC 시스템에서, 적분의 낮은 핀 튜브는 냉매와 공기 사이의 열을 전달하는 데 사용됩니다. 튜브는 효율적인 공기 흐름을 허용하는 방식으로 설치해야합니다. 이것은 튜브와 정렬 사이의 적절한 간격을 의미합니다.
튜브는 또한 냉매 라인에 올바르게 연결되어야합니다. 냉매 라인의 누출은 HVAC 시스템의 효율을 줄일 수 있습니다. 튜브를 냉매 라인에 연결할 때 적절한 피팅과 씰을 사용하십시오.
관련 제품

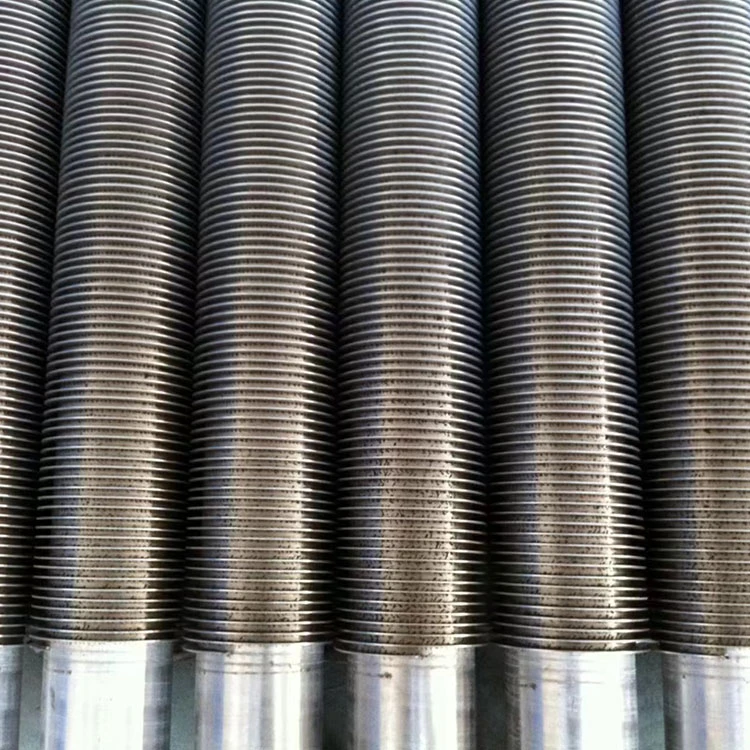

다른 유형의 핀 튜브에 관심이 있다면 우리는 또한레이저 용접 스테인리스 핀 튜브,,,LL- 핀 튜브, 그리고KL- 핀 튜브. 이 튜브에는 고유 한 기능과 설치 요구 사항이 있지만 여기에서 논의한 많은 기본 원칙은 여전히 적용됩니다.
결론
적분한 낮은 핀 튜브를 설치하려면 세부 사항에주의를 기울여야합니다. 표면 준비에서 작동 조건 고려에 이르기까지 모든 단계가 중요합니다. 이러한 설치 요구 사항에 따라 튜브가 최선을 다하고 오랫동안 지속되도록 할 수 있습니다.
통합적 낮은 핀 튜브를 시장에 나누거나 설치에 대해 궁금한 점이 있다면 주저하지 말고 연락하십시오. 우리는 당신이 올바른 선택을하고 원활한 설치 프로세스를 보장하는 데 도움을주기 위해 왔습니다.
참조
- 열전달 핸드북, McGraw -Hill
- ASME 보일러 및 압력 용기 코드
- 튜브 제조업체 협회 표준
